[01]
机架侧接口
- 连接机架或服务器侧冷却支路
- 端口间距、软管方向与检修空间需要明确
- 供回水方向应在图纸中清楚表达

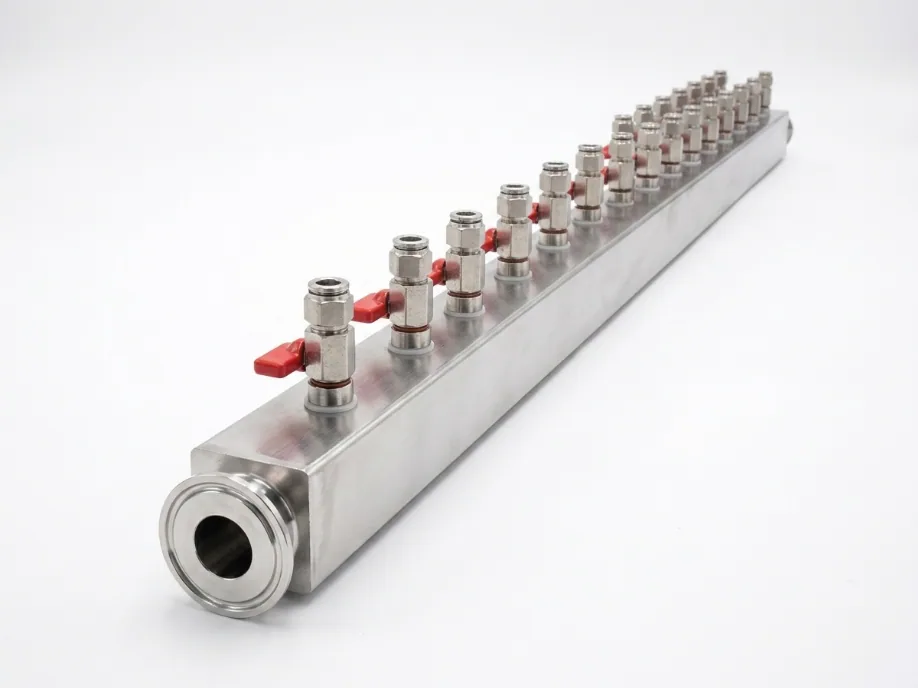

液冷歧管
液冷歧管
面向客户定义液冷项目的液冷歧管制造与交付。
按图制造
防护交付
所在位置
按图制造的液冷歧管硬件， 连接客户定义的供回水回路。
歧管把客户定义的供回水路径转化为机架、列级、CDU 侧和支路连接所需的实体接口。
[02]
回路侧连接
- 连接 CDU 侧管路或预制管路模块
- 可使用卡箍、法兰、软管、快接或螺纹接口
- 连接标准应尽早确认
[03]
可制造硬件路径
- 阀门、排气、排放、支架与测试边界保持可见
- 清洁、测试支持、标识与防护交付纳入资料包
- 适合进入询价和详情页评审
产品系列总览
液冷歧管制造包， 按客户图纸构建。
01 / 按图纸
管体形式
方管、圆管、机加工或焊接歧管本体均按已释放图纸执行。
02 / 项目定义
材料依据
奥氏体不锈钢等级按图纸或 BOM，可配合材料证明和抽检要求。
03 / 接口资料包
接口定义
支路数量、方向、间距、端口标准、检修空间、排放和排气位置由客户资料定义。
04 / 按要求
焊接与表面
受控焊接、密封面处理、去毛刺和接口保护按批准资料执行。
05 / 清洁交付
清洁与钝化
可包含焊后清理、酸洗钝化、DI 水冲洗、干燥和端口封帽。
06 / 客户协议
测试与交付
压力 / 泄漏测试支持、标签、包装分组和出口防护按客户协议执行。
范围边界
客户定义系统，Chelsey 按图制造。
这一段说明制造范围、接口确认和交付边界，避免把系统设计责任混入产品页面。
图纸资料包
从客户图纸、BOM、样品或接口要求开始确认制造范围。
接口确认
连接标准、材料、密封件与元件偏好应在制造前明确。
制造配合
不锈钢制造、组件集成、清洁、封帽和标识围绕批准资料执行。
交付边界
可按客户协议配合测试，并准备包装与出口交付。
买方交接 FAQ
常见制造问题 快速确认范围。
01产品系列评审前应准备什么？
请提供图纸、BOM、样品、接口要求、压力要求、元件偏好、数量与包装目的地。
02Chelsey 是否定义完整冷却系统？
不定义。Chelsey 在客户或系统集成商的设计资料包内制造并集成硬件。
03能否使用客户指定元件？
可以，但需要确认指定阀门、快接、软管、管件或传感器可供应，并符合批准范围。
04是否可以包含测试？
可在交付前协调客户协议要求的测试支持、泄漏复核、清洁、目视检查与包装检查。
发送图纸。我们评审制造方案。
